les six bobines
paulo et l entoure la chambre à vide elles font jusqu'à 24 mètres de diamètre en
faisant circuler un courant à l'intérieur d'un câble en boulet en bobine on
obtient un champ magnétique comme un aimant la force de ce champ magnétique est
déterminée par le courant on n'en perd que je fais circuler de courant plus
monde électro aimants et puissant bon bah pour iter ont fait circuler environ
trente mille ans perd mais le principe reste le même un c'est une bobine c'est
du câble enroulée cercle un petit détail près quand même faire passer autant de
courants dans un câble le fait chauffer au point de le faire fondre pour
diminuer la température il faut donc augmenter la taille du câble et donc la
taille de la bobine sauf que si on agrandit la bobine on diminue la force du
champ magnétique en son centre donc pour obtenir des champs magnétiques assez
puissant il faut des bobines plus petites sauf qu'aucun matériau conventionnelle
ne peut faire passer autant de courants dans si peu d'espacé sent littéralement
fondre c'est pourquoi tous les électro aimants de iter sont fabriqués à partir
de câbles supraconducteurs ce sont des câbles fabriqués en opium titane d'un
alliage spécifiques et refroidi à seulement 4 degrés au dessus du zéro absolu
soit moins de 169 degrés dans ces conditions le câble nov plus aucune résistance
au passage du courant et donc ne chauffe plus il est donc possible de faire
passer plus de 30000 en perdant le conducteur qui ressemble à ça il est entouré
d'une couche en inox avec en son centre un tube pour faire circuler l'hélium
liquide servant à le faire refroidir proche du zéro absolu pour vous donner une
idée le courant des bobines est acheminé par des bus d'alimentation ce sont des
barres d'aluminium qui ne sont pas supraconductrice et voici la taille d'une de
ces bars il passera autant de courants dans cette barre que dans deux câbles
supraconducteurs de ce diamètre là je pense qu'on voit l'intérêt de la
supraconductivité il ya un petit gain de place toutes les bobines sont en
fabriquer de la même manière ici on va parler des bobines paulo ital parce qu'on
les avaient sous la main donc on veut en profiter on commence par enrouler les
câbles sur deux épaisseurs ce qui donne un pancake un pay buy bancaire qu en cac
c'est pancake sont ensuite assemblés par deux ce qui forme logiquement un double
pancake ils sont ensuite empilés les uns sur les autres pour former la bobine
finale l'intérêt de cet assemblage c'est de pouvoir chaque double open cake
indépendamment c'est beaucoup plus efficace que de devoir refroidir tout la
bobine en entier on peut voir ici le connecteur pour alimenter la bobine en
électricité elle sera raccordé à un feeder c'est-à-dire un bus d'alimentation
lui aussi supraconducteurs ce schéma montre l'ensemble des feeder raccordé au
tokamak pour alimenter les bobines ainsi que les raccords entre les
supraconducteurs et les bars d'alimentation à température ambiante cd sorte de
prise des très grosses prises on verra ça plus tard alors pour vous donner une
idée du partage des tâches et des compétences sur le chantier la production des
câbles supraconducteurs nécessaire pour iter a été réalisée dans six pays
différents et si on a fait ça c'est pour que les membres du projet puisse
acquérir les technologies et le savoir-faire sur les différents composants ici
on a la première phase de fabrication d'une bobine paul-louis dalle alors le
système de déroulage est assez particulier parce que tout l'anneau bouge en fait
sur lui-même il tourne sur lui-même à une vitesse de 0 05 mètres par minute à
peu près
le câble est déroulé courbet au beau rayon
puis enroulez d'une couche de cape town pour l'isolation électrique et de
couches de fibre de verre. le système de punk qui permet
de construire une bobine par blocs et de pouvoir les tester individuellement
c'est un travail fait en plusieurs étapes minutieux et de longue haleine.
la jonction entre les deux parties du pancake doit être
fait de manière électrique pour que le courant continue à passer et pour ça on a
deux terminaison ici avec une partie cuivre et qui va rentrer en contact avec
notre patrie partie cuivre est en dessous sur ces deux boîtes on a les câbles
supraconducteurs qui arrivent ici et on a le contact qui va se faire à ce niveau
là et on voit d'ailleurs les tubes de liquide cryogénique qui ressorte ici pour
le refroidissement sur le double pancake est ensuite mis sous vide est imprégnée
de résine on a de la chance parce qu'on peut voir ce qu'on appelle un double
pancake qui est terminée donc c'est vraiment les étapes précédentes avec
l'enroulage du câble l'imprégnation du câble de résine et donc là on à l'étape
terminé donc il vient d'être pansées il est nickel il est tout propre on peut
même pas le toucher parce qu'il faut que ce soit parfaitement clean et on se
rend compte un peu mieux de la taille de la bobine et potentiellement du tokamak
qui sera au mieux les double pancake soit ensuite empilés les uns sur les autres
et enduit d'une autre couche de résine voici le résultat final sur une partie
qui a servi de test alors une fois qu'on aura monté les bobines dans tokamak on
pourra plus les sortir donc elles seront installées définitivement à leur place
du coup il ya intérêt à ce que ça fonctionne correctement et pour ça on fait pas
mal de tests par exemple chaque bobine est resté proche de sa température de
fonctionnement enfermé dans cette enveloppe thermique une fois qu'on a fait les
tests etc ont validé le fonctionnement de la bobine on l'équipe des supports
nino accès de tous les appareillages de mesures c'est une bobine a besoin de
câble renforcé en inox et de supports aussi gros c'est d'une part pour qu'elle
puisse supporter son propre poids mais aussi pour pouvoir encaisser les forces
engendrés par les champs magnétiques extrême qui pourraient eux-mêmes des formes
et les bobines c'est dans un petit hangar temporaire que se trouve une des
bobines toroïdale en forme de d et j'avoue qu'on était plutôt content parce
qu'on pensait pas qu'elle était encore arrivés au moment de notre visite
difficile de se faire une idée de sa taille était entourée d'échafaudages pour
effectuer les ultimes tests et posez tous les équipements mais on a tourné cette
vidéo il ya pas mal de temps depuis la bobine est sorti de son hangar et voici
ce que ça donne ouais ça fait sa taille 1 elle a été déplacée jusqu'au hangar
mise à la verticale pour ensuite être assemblés en fait on voit pas directement
la bobine elle est enfermée à l'intérieur d'une enveloppe en inox entièrement
usiné car une fois assemblés les 18 mobile toroïdale formeront la structure qui
tiendra l'ensemble du tokamak une structure de plus de 6000 tonnes fixé sur les
biens nommés gravity supporte la totalité du tokamak tiendra sur ces 18 plaque
alors le problème quand on construit quelque chose d'aussi gros c'est la
précision faut prendre en compte toutes les contraintes et des formations
possibles par exemple ces grosses plaques avec des trous au milieu servent à
relier les bobines entre elles dans les trous seront placés dégoupille qui sont
d'une taille conséquente pour dégoupiller groupies qui seront usines et sur
mesure pour corriger la position des éléments entre eux une fois tout en place
la position sera aussi corrigé via ses gorges situés à chaque extrémité des
bobines en plaçant dégoupillée dans ces trous avec un ajout d'épaisseur d'un
côté ou de l'autre pour corriger la position de l'ensemble quand vous refroidit
c'est du métal il se rétracte et ça il faut le prendre en compte on a donc
usines et les parties de cette bobine en prenant en compte la déformation des
matériaux car la température baissera proche du zéro absolu ici nous étions à
l'emplacement prévu pour soutenir la bobine paulo idal numéro 6 celle qui est
tout en bas la fixation en forme de u est tellement grande que je pour y
installer mon bureau de travail est haute et usinées en inox pur beurre c'est
absolument incroyable les épaisseurs sont énormes bref c'est c'est magnifique le
juge ait pas de mots sonnaient fille quand on regarde une vue aérienne du site
il ya quelque chose qui saute aux yeux presque la moitié du site est occupé par
l'alimentation électrique iter est alimenté par deux lignes très haute tension
de 400 mille volts la puissance maximale pouvant être fournis et de 500
mégawatts soit l'équivalent d'une ville mais la partie la plus intéressante de
l'alimentation électrique n'est pas là elle se situe dans ces deux bâtiments
forcément qui dit bovine supraconductrice d'énormes taille qui consomment une
quantité de courant absolument hallucinante j'étais un petit peu tentés d'aller
voir l'alimentation électrique et effectivement ça fait sa taille on est dans un
des deux bâtiments qui serviront d'alimentation pour les différentes bobine dans
le tokamak alors forcément tout n'est pas encore installé il reste encore
beaucoup de choses à faire pour que ça soit terminé mais on peut quand même voir
des choses très intéressantes de ce côté là on peut voir l'arrivée de courant
des transformateurs qu'on a vu à l'extérieur mais le courant on va arriver de ce
côté là et ici c'est les tâches de conversion du courant alternatif vers le
courant continu donc c'est un petit peu comme le chargeur du téléphone portable
mais un poil plus gros est un poil plus costaud à l'intérieur on a un système de
redresseur avec des thierry store qui vont redresser le courant donc cédé des
composants semi conducteurs de puissance et bien sûr tout ce système là va
chauffer donc tout est refroidi par eau et de l'autre côté ces espèces de
cylindres qu'on peut voir là ça c'est des grosses bobines qui vont servir à
lisser le courant pour faire en sorte qu'il soit bien lisse qu'il soit bien
propre pour ensuite aller alimenter les bobines à ces deux composants on voit
qu'il y en a plusieurs les mêmes qui sont alignés les uns derrière les autres en
fait ils sont montés en série et ensuite ils sont branchés sur les bus
d'alimentation qu'on va voir après et ses bus d'alimentation vont jusqu'au
bâtiment tokamak pour alimenter les bobines et les différents systèmes qui
auront besoin de ces de ces courants tous les tuyaux rouge c'est les tuyaux de
refroidissement dont il y en a vraiment partout parce que les puissances enjeux
sont tellement énormes le moindre conducteur dans lequel passe l'électricité va
se mettre à chauffer va falloir le refroidir forcément quand on fait passer
soixante mille ans père de courant pour alimenter les bobines il faut des câbles
un petit peu gros et au bout d'un certain temps les câbles ça suffit plus donc
on passe aux jeux de bar et parmi les jeux de bar je pense que celui là doit
faire partie des plus grosses et de l'aluminium plein et on peut voir la section
plus la section est grosse plus on fait passer de courant même avec une section
pareil le courant est tellement fort que le jeu de bar va se mettre à chauffer
fait que la barre va se mettre à chauffer et on peut voir ici les tuyaux
d'alimentation en eau qui passe à l'intérieur pour le faire refroidir et ses
jeux de bar vous aller jusqu'aux tokamak et ensuite au camac on a un système de
connexion puisque les jeux de barres sont connectés au supraconducteurs on peut
pas les brancher directement comme ça le supraconducteur il est proche du zéro
absolu le jeu de bach lui il est à la température ambiante le bus d'alimentation
va être progressivement refroidie avec un système de refroidissement par paliers
jusqu'au câble de supraconducteurs et on va passer d'un câble qui fait ce total
à température ambiante à un supraconducteur qu'on a vu dans le bâtiment boldin
qui fait à peu près cette taille en parlant de supraconductivité pour obtenir un
matériau supraconducteur c'est-à-dire qu'ils n'offrent pas de résistance au
passage du courant il faut le refroidir proche du zéro absolu pour descendre à
de telles températures il faut donc un système de refroidissement cryogénique et
sur iter on n'a pas fait les choses à moitié ************************ le système
cryogénique d'iter est une véritable usine qui fournit trois températures
nécessaires au fonctionnement des différentes parties du tokamak la plus froide
et à moins de 160 9 degrés celsius et sert à refroidir les bobines
supraconductrices sur iter la cryogénie est un énorme défi nécessaire pour
obtenir de la supraconductivité elle rajoute une couche de complexité à tous les
niveaux surtout à des températures aussi basses par exemple pour obtenir la
température de moins de 169 degrés pour refroidir les bobines il faut utiliser
de l'hélium liquide or il est assez difficile d'en obtenir le moyen le plus
efficace est de passer par de l'azoté liquide plus chaud pour liquéfier de
l'hélium et obtenir la température voulue plus in cryogénique est donc en deux
parties une pour stocker et liquéfiés la zot et une autre pour l'hélium c'est
culte qu'on a pu voir dans le vent cette partie du cri aux plantes c'est ce
qu'on appelle des cold box qui servent à liquéfier l'hélium avant de l'envoyer
dans le circuit de refroidissement pour terminer ce tour avant de rentrer dans
le bâtiment principal je ne peux pas m'empêcher de vous montrer le bâtiment
d'assemblage du cryostat la chambre à vide du tokamak et les bobines sont placés
dans le trio star c'est une énorme cuve c'est une enceinte avides de 30 mètres
de haut et de large en acier inoxydable vu sa taille elle est construite sur
place en plusieurs parties au moment où on tourne cette vidéo le fond du
cryostat et en première à nohant déjà été posées à leur place définitive au fond

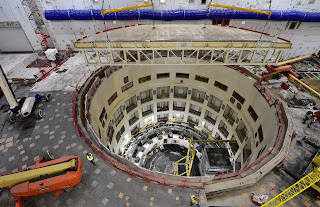

du puits dans le bâtiment tokamak il faut pas se tromper sur la taille 1 une
fois l'assemblage du tokamak terminé le cryostat sera fermée par un immense
couvercle et il formera la plus grande chambre à vide du monde donc là on va
rentrer dans le bâtiment cryostat qui est un bâtiment qui a été construit par
l'homme parce que toute la partie cryostat c'est l'inde qui gère cette partie là
voici le capot du cryostat qui sera posée en dernier
mais l'épaisseur nez c'est incroyable ça c'est l'épaisseur de l'atoll voilà
c'est plein vu que tout le volume sera sous vide il va y avoir une pression
absolument énorme de sucre / à tout le poids de l'atmosphère sur la structure
c'est pour ça qu'on a des tonnes aussi énorme et qu'on a des renforts à
l'intérieur et donc ça c'est la dernière section qui restent à poser sur le
capot du cryostat pour terminer le capot du club et on voit aussi la structure
de livraison c'est à dire que ça a été construit ça ça a été construit en inde
et ensuite ça a été posée sur une structure qui a été conçue vraiment exprès
pour ça c'est venu par bateau ensuite et transportés par camions jusqu'au site
quelque part on a de la chance qu'ils soient pas terminée parce qu'on voit
vraiment commencé à l'intérieur sinon on n'aurait pas pu monter dessus parce
qu'il faut des équipements pour s'attacher tout ça est au centre on voit le
passage du seuil de huit centrales c'est à dire que quand le capot sera posée on
fera passer le swing sound central au centre donc on a fait un petit trou je
cite au centre pourquoi le faire passer avec le capot qui est à côté qui sera
posée pour faire l'étanchéité à la fin ************************
************************ le climat sera tellement grand que même avec les
énormes pompe qui seront installés il faudra plusieurs semaines pour atteindre
la pression voulu un vide qui sera d'ailleurs maintenu en permanence même quand
le tokamak ne sera pas en fonctionnement ce qu'on appelle des mises à l'air
seront faites uniquement pendant des grosses phase d'entretien et c'est pareil
pour le système cryogénique les cycles de refroidissement et de réchauffement
font bouger la structure du tokamak cause des dilatations il a été conçu pour un
nombre limité de cycle de déformation des bobines seront progressivement
descendu en température jusqu'à être proche du zéro absolu température qui sera
maintenue même quand il nya pas d'expérience en cours un des anneaux du cryostat
déjà terminé étaient entreposées à l'extérieur en attendant d'être installée
dans le puits cela donne une idée de la taille quand même tout est emballé pour
éviter les problèmes des intempéries tout ça voilà c'est la dernière section
donc elles font qui a été posée il ya une première section comme ça qui a été
posée ensuite il y aura cette section qui va être posée par dessus et le capot
qui sera qui viendra compléter le tout hélas là ou là où on est virtuellement
parce que ça sera bougé après il y aura quasiment le vide spatial quoi donc le
puits se trouve dans le bâtiment tokamak mais avant d'être installés à leur
place définitive chaque pièces du tokamak passe par ce sas pour être entièrement
nettoyé à fond puis entre dans le hall d'assemblage qui est collée au bâtiment
tokamak hélas accrochez vous parce que c'est grand c'est très grand c'est bien
nettoyer les chaussures un ça va nous allons investir hommes pour propos tout repos c'est
grand le hall d'assemblage est maintenu à température
constante et l'air est filtrée pour qu'il soit le plus propre possible même les
engins passent par une toilette complète avant de rentrer le personnel doit
passer par les vestiaires avec nettoyage des chaussures et respecter des mesures
particulières cela est dû au fait que la fusion n'est possible qu'à la condition
que le tokamak soit d'une propreté parfaite alors bien sûr il y aura un
nettoyage ultra poussée une fois que tout sera assemblé mais si on respecte une
eau propre t correct depuis le début ça évite beaucoup de problèmes par la suite
parce qu'à l'intérieur du tokamak on chasse pas la poussière mais carrément les
molécules le moindre corps étranger peut empêcher le fonctionnement de la fusion
par exemple un tokamak a déjà été empêché de fonctionner à cause d'un bout de
scotch oublié sur la paroi la bobine paulo idal tf6
donc qui va être posée c'est la première bobine qui va être posée qui va être
tout en bas du puits et elle est complètement terminée donc à les entreposer ici
en attendant de l'installer directement dans le puits hélas ce qu'on va essayer
de voir c'est un secteur de la chambre à vide là on s'approche d'un endroit qui
est absolument extraordinaire ces structures déjà qu'ils sont énormes
************************ ce monstre suspendu est un morceau de la chambre à vide
les trous serviront à faire passer de l'eau sous pression pour refroidir la
paroisse qui fera face au classement la paroisse m n'est pas encore installée
quand on manipule des pièces de plusieurs centaines de tonnes il ne faut pas se
tromper dans l'ordre d'assemblage tout est transporté par un énorme double pont
roulant capable de soulever plus de 1400 tonnes c'est simple c'est le plus gros
d'europe la chambre à vide est d'abord retourné puis installée dans cette
structure elle est constituée de deux parties mobiles on commence par installer
le bouclier thermique la partie brillante ici on en parle juste après puis on
pose les deux bobines toroïdale qu'on fixe ensemble cela forme un sous ensemble
qui est transporté et assemblées dans le puits la paroisse à l'intérieur de la
chambre à vide sera monté une fois l'assemblage de la structure du tokamak
terminé il y a plusieurs petits problèmes qui se posent quand on conçoit une
paroisse qui fait face à un plasma de 150 millions de degrés qui se déplace à
grande vitesse dans une cage magnétique extrêmement puissante en fait il ya
tellement de contraintes qu'on a testé plusieurs matériaux et techniques briques
réfractaires graphite et on a même envisagé des parties plaqué or et même des
plaques de diamants artificiels en fait il suffit pas de prendre le matériau qui
résiste à la plus forte température car il y a toujours des particules qui
échappe de la cage magnétique et qui viennent et roter la paroisse c'est
pourquoi la paroisse du tokamak est recouverte de plaquettes de béryllium c'est
un matériau très léger qui polluent très peu le plasma il interagit aussi très
peu avec les neutrons les laissant facilement passer l'impact de ces particules
sur la paroi est localisée et pas répartie uniformément comme le flux de
neutrons ce qui pose problème car sur ces zones la puissance de rayonnement peut
atteindre entre 4 et 5 mégas watts par mètre carré imaginez un radiateur de 1
mètre carré qui chauffe en une heure ce qu'un foyer consomme en un an c'est ce
que doit encaisser certaines zones des parois un module est en deux parties un
bloc massif usine est en inox percée de canalisations pour le refroidissement et
le panneau qui fera face au plasma fixé au bloc par une vis centrale qui lui
aussi sera refroidi par eau pressurisée toutes ces parties seront manipulés que
des bras robot après la mise en service il n'y aura plus d'interventions
humaines dans la chambre à vide jusqu'au démantèlement la paroisse sera
recouverte de 440 modules qui seront fixés sur la chambre à vide du tokamak plus
les blocs du divers torts et c'est bien cette paroisse qu'on peut exploiter
l'énergie du tokamak l'énergie produite par la fusion et sous forme de diverses
radiations la plus importante est le rayonnement neutronique en fait on
n'exploite pas directement la chaleur du plasma mais l'énergie des neutrons en
les ralentissant dans la paroisse sur ce schéma on peut voir les connexions du
circuit de refroidissement à eau pressurisée pour une tranche de la chambre à
vide pour évacuer l'énergie l'ensemble du circuit de refroidissement un dédit de
trois mètres cubes d'eau par seconde ces cas on regarde le système de
refroidissement dans son ensemble qu'on est pris de vertige par la complexité du
tokamak comme un réseau sanguin le refroidissement dispose d'artères de systèmes
de pompage et s'étend sur la totalité de la machine ce circuit d'eau primaire
est entièrement isolées de l'extérieur confiné dans le bâtiment tokamak et ses
épais murs en béton la puissance à évacuer peut aller de 160 mégawatts entre
deux impulsions à plus de mille 150 mégawatts sur de courtes périodes pendant
les phases de fusion dans une centrale électrique on a vu que ce circuit
primaire échangerait son énergie avec un circuit secondaire en produisant de la
vapeur cette vapeur serait ensuite détendue dans une turbine qui alimenterait un
générateur électrique pour iter il n'y aura pas de production d'électricité mais
des tours réfrigérantes l'énergie produite par l'auto camac sera donc dissipé
dans l'atmosphère la puissance dissipée sera de 1 gigawatt en pointe les montes
use ************************ quand on regarde une tranche de commencera le
plasma dans le tokamak il n'y a pas vraiment de limites précises c'est un
dégradé même en dehors de la surface magnétique extérieur il y a toujours des
particules qui arrive à s'échapper et a touché la paroisse s'ensuit une sorte
d'érosion des particules de la paroisse ont arraché et finissent par se mélanger
au plasma en bordure alors bien sûr c'est pas des kilos de paroisse qui
s'arrache on estime cette érosion entre quatre et dix neuf grammes à chaque
impulsion je rappelle que le plasma fait environ 1 g en tout donc les particules
de la paroisse finissent par polluer le plasma ce qui a pour effet de le faire
refroidir et de créer des perturbations et plus le plasma et froid - ya deux
réactions de fusion et au bout d'un moment il finit par s'arrêter l'astuce pour
éviter ça c'est de prévoir une sorte de pot d'échappement non pas un pot de
voitures mais le pot d'échappement une comme la poule la dernière couche
magnétique ne se referme pas sur elle même à l'intérieur du tokamak elles
forment une sorte de pot de quelques centimètres d'épaisseur autour du plasma et
ses lignes de champ magnétique se croisent pour ressortir par le pas cette
couche à deux fonctions d'une part elle sert d'isolant pour le plasma la
pression et la température chute drastiquement sur cette fine épaisseur les 150
millions de degrés sont réduits à quelques milliers de degrés à l'extérieur sans
cette couche le plasma se refroidirait beaucoup plus vite et ne maintiendrait
pas sa température de fusion l'autre fonction de cette couche extérieure et
d'évacuer les impuretés venant de la paroisse en même temps que le combustible
usé en effet s'il ya des réactions de fusion à l'intérieur du tokamak il faut
forcément évacuer ce produit de fusion sinon le plasma se contaminent et devient
de moins en moins efficace les particules chargées électriquement sont en effet
piégé dans la cage magnétique mais elle dérive quand même lentement vers
l'extérieur l'idée est alors de récupérer ces particules sur la couche
extérieure et de les guider vers le divertir à la base du tokamak le divertir et
fabriqué en cassette entièrement recouverte de tungstène elles seront installées
par des bras robot qui passeront par des trappes les pièces du divers tort
subiront des contraintes absolument extrêmes sur certaines parties à cause d'un
flux de particules à très haute énergie c'est donc des pièces d'ingénierie très
complexe elles seront elles aussi refroidi par eau pour récupérer une partie de
l'énergie via cette couche magnétique extérieur on évacue le produit de fusion
et les impuretés par le divers tort puis on ajoute régulièrement du carburant
propre au début d'une impulsion le mélange de deux terium tritium est injectée
progressivement sous la forme de gaz dans la chambre sous vide ont fait passer
un fort courant électrique ceux qui utilisent le gaz est créé le plasma puis on
fait monter le courant qui circulent à l'intérieur du plasma progressivement via
le solénoïde centrale l'alimentation en carburant est ensuite faite par des
injecteurs qui envoient des petits glaçons de deutérium tritium de quelques
millimètres de longueur en parlant de carburant une démission de iter sera de
tester les modules treaty gêne c'est à dire des systèmes exposés aux flux de
neutrons du plasma capable de produire du tritium à partir de lithium il y à ses
expériences en tout conçu par différents pays et ces expériences sont
extrêmement importante car si on a prouvé qu'il est théoriquement possible de
produire du tritium directement sur un tokamak iter sera le premier à
expérimenter sa en conditions réelles dans le futur le tritium sur un produit
directement sur les tokamaks eux mêmes alors tant qu'on parle de cycle
combustible il faut expliquer quelques éléments de sûreté nucléaire pour iter il
y aura deux types de matières radioactives le tritium quelques kilos en tout sur
20 ans d'exploitation et les matières qui seront activées par le flux de
neutrons du plasma les neutrons qui sont émis par le plasma de fusion sont à
très haute énergie et le problème c'est que cela rend radioactifs la paroisse du
tokamak c'est aussi pour ça que l'intervention à l'intérieur du tokamak sera
entièrement robotisés le tritium est sous forme de gaz est considéré comme
faiblement radiotoxiques et sa période radioactive est de 12,3 en cas d'accident
d'après l'institut de radioprotection et de sûreté nucléaire plusieurs scénarios
ont été envisagés le lirez dans la description pour les accidents les plus
graves envisageable cela se traduirait par des doses de radiations reçues par le
public à 2,5 kilomètres de distance entre 0,2 et 0,3 millisieverts pour faire
une comparaison le seuil réglementaire d'exposition artificielle maximale du
public or médical est de un millisieverts par an et la dose moyenne de
radiations reçues par une personne en france est de 2,4 millisieverts par an si
on prend en compte uniquement la radioactivité naturelle en termes de rejets
radioactifs en fonctionnement normal donc hors accident on est sur une
estimation de l'ordre du micro sievert donc aucun effet mesurable sur
l'environnement et une fois l'exploitation de lithaire terminé une fois qu'il
faudra le démanteler les composantes tritiée c'est à dire qu'ils ont été
contaminés avec du tritium seront entreposés sur place pendant 50 ans puis
envoyés à l'andra qui s'occupe du traitement des déchets nucléaires pour
stockage définitif dans des centres de stockage en surface les matières actives
et quant à elles sont quasi toutes classées comme déchets de faible et moyenne
activité à vie courte à l'heure actuelle les déchets de ce type venant d'autres
installations nucléaires sont traités par l'andra et enterré en surface seul
restera une matière active et le nickel 63 qui sera traité comme un déchets de
moyenne activité à vie longue actuellement ces déchets sont prévus pour être
entreposés à 500 mètres de profondeur toutefois il faut comprendre qu'on est
absolument pas sur le même ordre de grandeur que les centrales nucléaire à
fission outre le fait qu'un emballement de la réaction de fusion est impossible
au moindre problème les réactions de fusion s'arrête bien vu les déchets générés
par l'exploitation du ter seront beaucoup moins radiotoxiques et leur durée de
vie beaucoup plus faibles que ceux issus des centrales nucléaires actuelles
pendant le démantèlement aussi en remplacent des pièces pendant le
fonctionnement de iter les éléments radioactifs seront traitées et stockés sur
place dans ce qu'on appelle la cellule chaude un bâtiment dédié à la manutention
d'objets irradier les fondations ce bâtiment était en train d'être creusés au
moment de notre visite et éléments importante sur la sûreté nucléaire le cil
d'iter bien qu'ils soient en zone internationale donc soumis aux réglementations
internationales pour tout ce qui est sûreté nucléaire il répond à la
réglementation française donc l'asn et cette exception est unique au monde dans
tous les autres projets internationaux ça répond à des normes internationales
sauf sur iter ou là ça répond à la norme française et l'asn peut venir n'importe
quel moment visite l installation pour vérifier que les normes de sécurité sont
bien correct bon allez je vous fais tourner autour du coeur de la bête depuis le
début de la vidéo on va y aller le bâtiment tokamak c'est un véritable coffre
fort de 400 mille tonnes il est entièrement montés sur des piliers antisismiques
et isolées de l'extérieur pendant le fonctionnement pour éviter une éventuelle
pollution au tritium en cas de rupture du confinement du tokamak le bâtiment
sera entièrement dépressurisé l'air ne peut qu est entré et pas sortir l'espace
se diviser en cellule dans lequel il y aura les différents systèmes auxiliaires
autour du tokamak c'est un véritable labyrinthe une fois qu'on est à l'intérieur
et en ce sens étrangement en sécurité peut-être parce que les murs font
plusieurs mètres d'épaisseur je sais pas le bâtiment tokamak est une des
contributions de l'europe au chantier d'iter le béton est enrichie en bord pour
absorber les neutrons résiduelles on est sous le bâtiment tokamak qui envoie
l'arrivée des différents bus d'alimentation donc on voit les bars qui arrivait
qu'ils font des fourches comme ça pour ensuite venir connecter les différents
appareils qui permettront de passer sur les câbles supraconducteurs et
d'alimenter les bobines donc ça c'est l'extrémité du bus d'alimentation qui part
du bâtiment convertisseur oui ceci est une porte et
pourquoi on a des aussi grosse porte parce que juste derrière se trouve le
tokamak et donc forcément il faudra un petit peu se protéger contre les
radiations de tronic et pour ça on a créé ce qu'on appelle le bio shield et le
bio shield permet de stopper les neutrons restants qui vont sortir du tokamak du
coup on se protège un petit peu on peut voir avec la courbure la base du tokamak
juste derrière on ad on a des portes ou des trappes qui permettent d'accéder
sous le tokamak là où les équipes sont en train de travailler on voit bien ici
la courbure dans le couloir donc on peut vraiment faire le tour comme ça c'est
des remises ans assez particulière c'est vraiment on est vraiment dans les
sous-sols du bâtiment dans une installation nucléaire de base il est absolument
interdit de faire des trous dans les murs là où ça n'a pas été prévu du coup
pour quand même pouvoir installer du matériel à des endroits où on n'a pas prévu
on a coulé dans le béton des plaques en acier et c'est sur ces plaques en acier
qu'on peut installer du matériel donc là par exemple on a des supports pour les
chemins de câbles qui ont directement été soudés dans les plaques en acier et
pour voir où sont les plats carnassiers elles sont peintes un peu en couleur
orange et quand on regarde autour de nous quand on regarde même à l'extérieur du
bâtiment s'aperçoit qu'il y en a absolument partout il y en a au plafond il y en
a au sol y en a contrôlé mur on estime qu'il ya à peu près cent mille plaques
qui ont été installés pendant le chantier et bien sûr au centre de ce bâtiment
et bia depuis c'est ici que tout va se passer ************************ au moment
du tournage les deux premières sections du cryostat étaient posées nous étions
une ouverture au niveau équatoriale c'est à dire à peu près par ici au niveau du
cryostat et malheureusement nous n'avons pas pu descendre dans le puits car des
opérations délicates avait lieu on est un petit peu dingue mais bon c'est comme
ça pour maintenir la température extrêmement basses à l'intérieur des bobines à
côté d'un plasma extrêmement chaud un loup le centre sera 150 millions de degrés
une couche isolante supplémentaire a été ajoutée entre la chambre à vide où il y
aura le plasma et les bobines et autour du cryostat c'est le bouclier thermique
alors ce bouclier on a pu en voir un morceau tout à l'heure sur la structure
d'assemblage ou été suspendus un bout de la chambre à vide dans le puits une
première section du bouclier thermique a aussi été installé il sera refroidie à
très basse température via un circuit cryogénique c'est tous les tuyaux qu'on
voit là mais ce bouclier a une autre particularité on peut voir qu'il est très
réfléchissants et c'est normal voyez-vous car les 4000 mètres carrés du bouclier
sont plaqués en argent oui les murs réfléchissant qu'on voit là son plaqué en
argent c'est un petit peu comme les couvertures de survie mais en beaucoup plus
cher et en beaucoup plus efficace alors si on pouvait aussi plaqué en or mais
bon ils ont calculé c'était trop cher ils ont pris l'argent on peut aussi voir
les graffitis supporte les éléments sur lesquels sera fixé le tokamak cette
partie là qu'on a vu tout à l'heure sera fixé sur un de ces supports on retrouve
aussi les nombreuses fenêtres sur trois niveaux où passeront tous les systèmes
de chauffage de mesures d'alimentation en carburant etc et bien sûr ici il n'y
aura plus d'humains une fois que l'assemblage sera terminé et quand le tokamak
sera en fonctionnement personne ne sera à l'intérieur du bâtiment tokamak tout
sera contrôlé depuis l'extérieur de toute façon tout ce qui est à l'intérieur du
cryostat donc la paroisse en métal sera entièrement sous vide difficile de
rester à l'intérieur bon tu auras par ckoi bertrand j'étais doublement sous le
choc un d'abord avec le gigantisme du chantier où chaque élément est
systématiquement surdimensionné ensuite par l'infini précision avec laquelle ces
mêmes éléments sont construit et assemblé tout et au millimètre 1 et toutes les
personnes qui nous ont accueillis était à la fois disponible passionnée et
passionnante incroyable en effet plus on a dû faire des choix parce qu'il ya
plein de choses qu'on pouvait rajouter mais cette vidéo est déjà beaucoup trop
longue donc j'ai carrément enlever des parties pouvaient pas tout mettre c'est
pas possible c'est trop gros il ya trop de choses le premier plasma d'iter est
prévue pour 2025 alors attention ça sera pas de la fusion ce sera juste un
plasma d'hydrogène un petit plasma comme ça tranquille l'histoire de vérifier si
le tokamak fonctionne bien si les bobines sont bien alignés bref on commence
avec quelque chose de simple peinard on se prend pas la tête ensuite ce seront
les systèmes de collecte d'énergie qui seront installés en 2028 on fera une
étape de pré fusion un plasma plus puissant pour vérifier que le tokamak est
capable d'évacuer correctement l'énergie la machine sera ensuite disponible 18
mois pour la recherche sur les plasmas donc des équipes scientifiques pourront
faire de la recherche sur les plasmas mais ce ne sera pas du plasma de fusion
n'y aura pas de fusion à l'intérieur partir de 2030 il y aura l'installation du
système de chauffage puis du cycle combustible en 2035 la machine sera
complètement opérationnel l'exploitation du ter permettra de valider ou non tout
un tas de technologie et surtout de comprendre et de maîtriser la fusion à
l'échelle industrielle la suite en europe sera des mots un démonstrateur capable
de produire de l'électricité est connecté au réseau il intégrera les derniers
avancées technologiques et le retour d'expérience d'iter 15% plus gros il sera
équipé d'un chauffage de 80 mégawatts pour en plasma qui en produire à 2000
thermique on voit donc on est sur des durées de développement extrêmement longue
démo est déjà en développement bien entendu mais ça va prendre du temps pour
arriver à maturité en plus de ça on est dans un domaine où chaque étape
d'industrialisation doit être inventées à partir de zéro il faut développer la
technologie puis apprendre à fabriquer à l'échelle industrielle donc former les
gens sur les machines fabriquées les machines voire carrément fabriquer des
usines concevoir des phases de test et de validation etc mais la fusion dispose
d' avantages tels qui serait dommage de l'abandonner surtout quand projet
rassemblant toutes les plus grosses puissances mondiales on va dire que c'est
pas tous les jours qu'on peut faire ça c'est donc une vision à long terme et
étant donné l'importance de l'énergie dans notre monde on peut se permettre de
développer différentes technologies sur des échelles de temps différentes et à
mon avis ça n'a pas trop d'intérêt de maître par exemple iter en face des
éoliennes ou des réacteurs nucléaires actuelles on n'est pas sur les mêmes
durées de développement et à mon avis on peut avoir différentes technologies qui
cohabitent c'est d'ailleurs le cas dans le mix électrique actuel en attendant
c'est dans le sud de la france au milieu des pins et des cigales qu'ont pu voir
depuis la route les bâtiments de ce qui est un des chantiers les plus
incroyables sur ce qui sera peut-être l'énergie de demain merci d'avoir vu cette
vidéo exceptionnelle jusqu'au bout je remercie julie et toute l'équipe dit r2
nous avons ouvert les portes de ce chantier je remercie aussi grégory pour avoir
pris le temps de relire et de corriger les skritts le lien de son compte twitter
s'affiche quelque part si vous voulez avoir les infos sur la fusion le climat
l'énergie etc vous pouvez aussi sur iter sur les réseaux sociaux il publie
régulièrement des photos et des vidéos sur l'avancée du chantier on va aussi
faire un live après la sortie de la vidéo avec grégory sur ma chaîne twitch
c'est un chercheur qui a bossé pour iter il est ultra calé sur le domaine vous
pourrez donc poser vos questions la date s'affiche sur l'écran quelque part
parce que je n'ai absolument aucune idée de quand sortira la vidéo au moment où
je tourne ça et en attendant je vous dis salut ami bidouilleurs et bidouilleuse bon ça c'est une porte que
j'ai trouvé à brico dépôt ça doit rentrer normalement et puis l'a ensuite tourné
dans la pièce à vivre donc là on a les chambres avec bien sûr le respect de la
vie privée est très importante donc j'ai prévu des petites portes qui peuvent se
fermer correctement ici on mettra la salle à manger et la balle là où il ya les
tuyaux qui arrive là c'est tout le système d'aération bon.
Commentaires
Enregistrer un commentaire
